Accesorios para riel de guía lineal rectangular de OSG
Modelo:

Accesorios para riel de guía lineal rectangular de OSG

Fácil montaje para la familia.

Las guías lineales axiales logran estandarización y consistencia, lo cual es conveniente para que los clientes diseñen y ensamblen.



Fácilmente intercambiable

Los bloques guía y los deslizadores están disponibles por separado. La intercambiabilidad permite a los clientes reemplazar piezas dañadas o sueltas después de un uso prolongado.



Movimiento suave y silencioso a altas velocidades

El contacto de rodadura entre los rodillos de carga y el eje está bien equilibrado. Los cojinetes de doble fila se utilizan para hacer que todas las partes de los cojinetes realicen un movimiento de balanceo completo con la velocidad más alta y sin sonido.

Contáctenos Descargar PDF
ANTERIOR:：LGD12E Riel de guía lineal de tornillo anticorrosivo / Un bloque con 4 rodamientos
SIGUIENTE：Riel de guía lineal de tornillo de doble eje de serie SGB
  • Parámetro principal

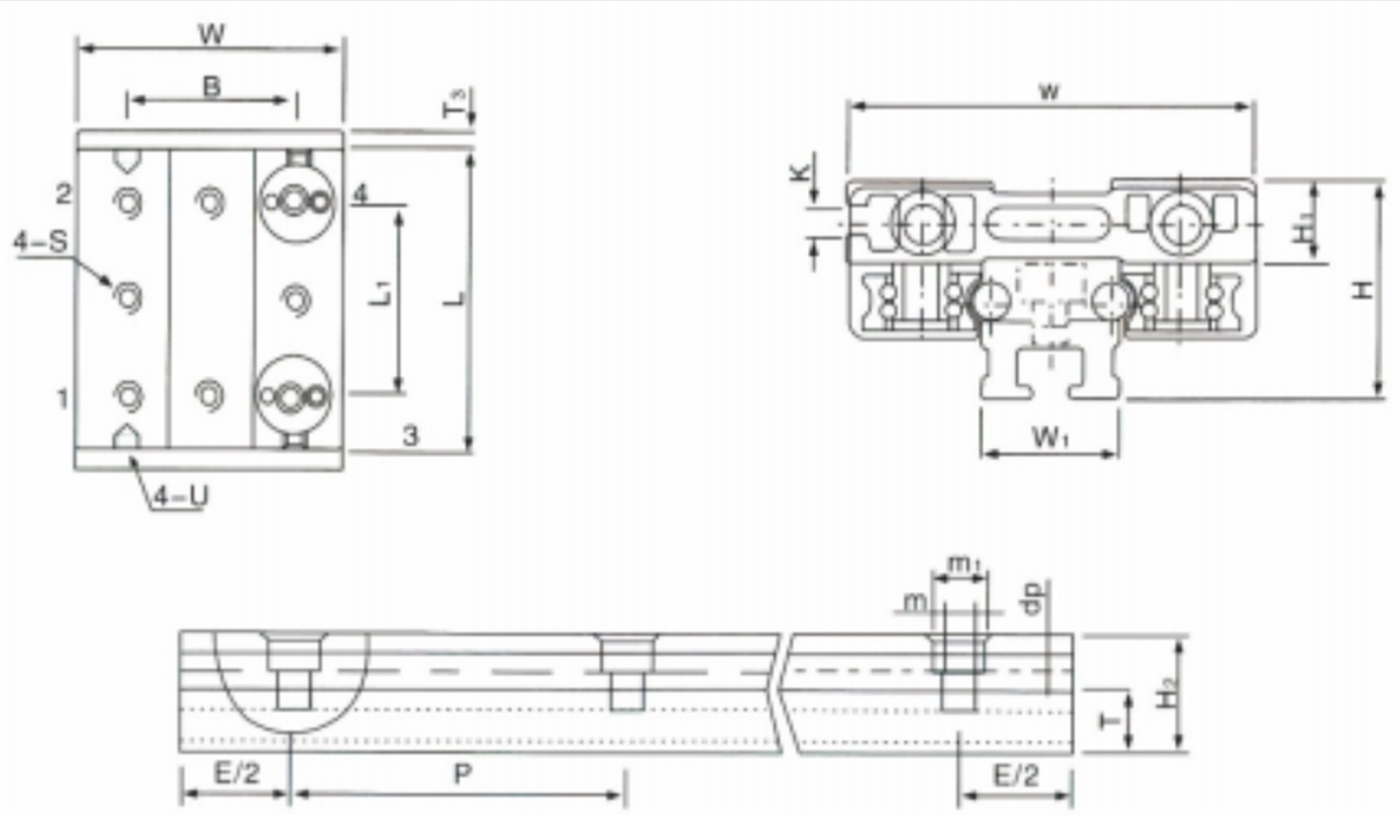

  • Diagrama de diseño
  • OSG

    Juego completo

    		 Carril guía SGR Asiento deslizante SGB
    H W W1 H2 dp P Eje
    (Diámetro)    		 Peso
    (k/m)    		 T m1 m W H1 L B L1 S tu K Carga básica segura de energía (N)

    Distancia de potencia (Nm)

    		 Peso
    (gt/m)
    Yo zo Mxo mio mzo
    OSG-20 30 60 26 18 6 60 6 1230 12 9.5 5.5 60 12 60 38 38 M5 M4 4.5 700 660 23.03 33.41 35.47 1541
    OSG-25 34 80 30 21 7 60 8 2015 14 11 6.5 80 12 80 51 51 M6 M5 4.5 1000 1400 62.76 95.2 68 2444
    OSG-30 40 100 36 25 9 60 10 2987 15 11 6.5 100 16.5 100 61 61 M8 M6 4.5 1800 2100 105.98 172.54 147.89 3700
    OSG-40 52 130 47 31.5 9 60 12 5216 20 14 9 130 18 130 84 84 M12 M6 6.3 4000 4000 280.64 448 448 6089
