Riel de guía lineal de tornillo de doble eje

Inicio / Productos / Riel de guía lineal de tornillo de doble eje / Riel de guía lineal de tornillo de doble eje de serie SGB
Riel de guía lineal de tornillo de doble eje de serie SGB
Modelo:

Riel de guía lineal de tornillo de doble eje de serie SGB

Cojinete de doble fila

Los rieles de guía doble utilizan rodamientos de bolas de doble hilera como elementos rodantes. Los rodamientos de bolas de doble hilera tienen la gran ventaja de soportar cargas axiales y radiales cuando giran a altas velocidades. Para cargas multiaxiales, el rodamiento de bolas de doble hilera tiene dos puntos de contacto con el eje del riel guía, y el anillo exterior se rectifica con precisión después del tratamiento térmico de ranurado. Además, tiene grasa. Por lo tanto, no se requiere relubricación adicional hasta el final de su vida útil.



Alto beneficio económico

Tiene las ventajas de peso ligero, resistencia a la corrosión, buena intercambiabilidad y montaje conveniente. Estas son las mejores y más amplias aplicaciones para equipos mecánicos.



Bajo costo total

La guía lineal axial tiene una estructura simple, alta productividad y un montaje conveniente. Tiene un costo más bajo y un precio más competitivo.

Contáctenos Descargar PDF
ANTERIOR:：Accesorios para riel de guía lineal rectangular de OSG
SIGUIENTE：Riel de guía lineal de tornillo de doble eje de serie LGD
  • Parámetro principal

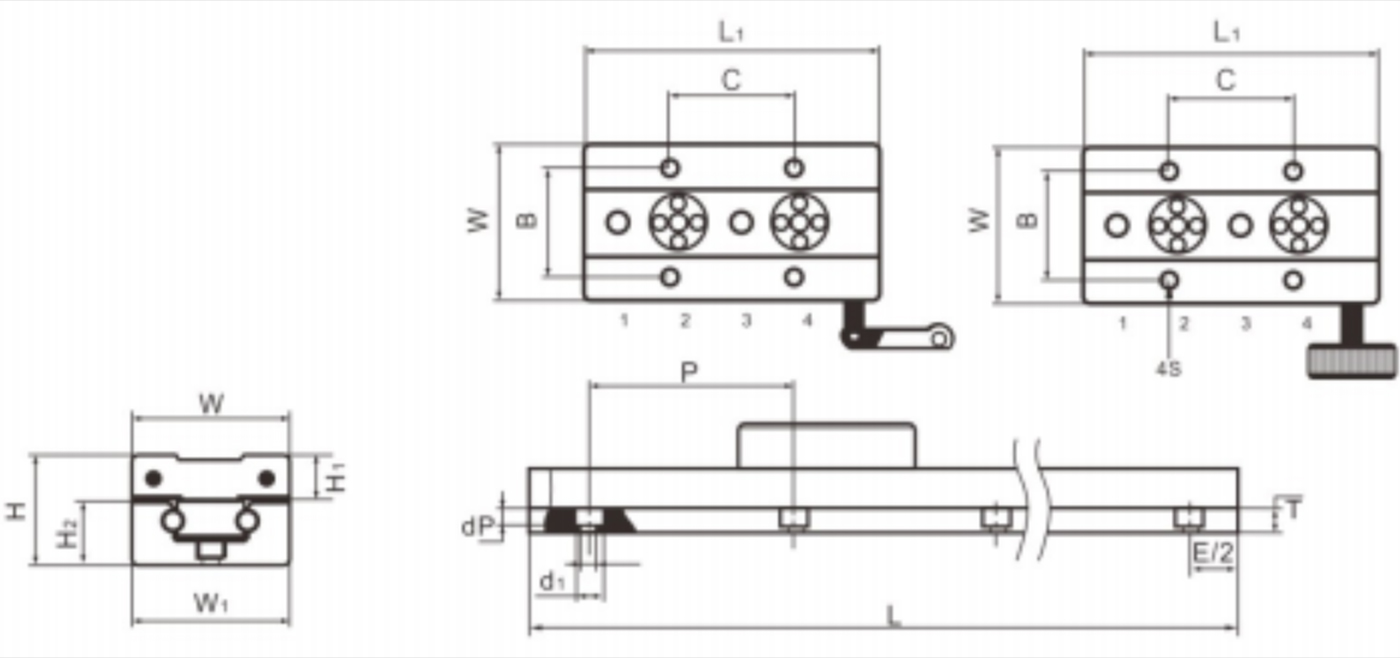

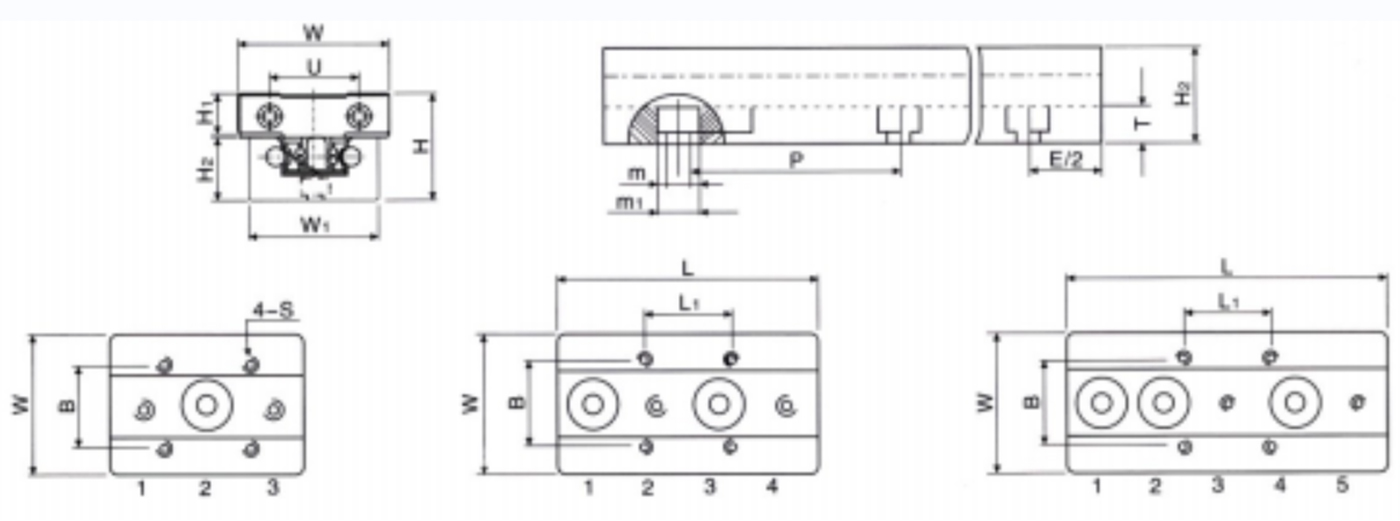

  • Diagrama de diseño
  • SG

    Juego completo

    		 Carril guía SGR Control deslizante SGB
    SGR SGB H W W1 H2

    dp

    P

    		 Eje
    (Diámetro)    		 Peso
    (k/m)    		 T m1 m W H1 L B L1 S Número de polea Posición de la rueda excéntrica Carga básica de seguridad de energía N               Yo Zo Distancia de potencia (Nm) Peso
    (gt/m)
    10N -3 23 28 28 14 6 60 5 1.051 5 6 3.5 26 8 47 18.5 18.5

    		M4 3 2 343 322 6.4 6.8 7.1 0.110
    -4 63 30 4 2 450 420 10.2 11.3 11.5 0.110
    -5 83 30 5 2 480 480 0.110
    10 -3 29 28 32 17 6 60 6 1.106 6 8 4.5 28 11 88 20 70 M5 3 2 320 300 6.4 6.8 7.1 0.110
    -4 88 4 2 320 300 6.4 6.8 7.1 0.110
    15N -3 32 38 38 18.5 6 120 6 1.11 7 8.5 4.5 44 12 60

    		26 26 M5 3 2 490 460 10.2 9.2 9.8 0.110
    -4 80 4 1.3 700 660 14.5 13.2 14 0.145
    -5 100 5 1.1.4 980 920 20.3 37 39 0.185
    15 -3 32 46 46 18.5 6 120 6 2.01 8 8.5 4.5 46 12 60 32 36 M5 3 2 490 460 13.8 7.4 7.8 0.105
    -4 80 4 1.3 700 660 19.8 21.1 22.4 0.140
    -5 100 5 1.1.4 980 920 27.7 44.3 47 0.170
    20N -3 36 47 47 22.5 6 120 8 2.32 9 9.5 5.5 47 12 80 38 30 M6 3 2 700 980 29.4 25.4 18.2 0.195
    -4 108 4 1.3 1000 1400 42 72.8 52 0.265
    -5 135 5 1.1.4 1400 1960 8.2 129 92.4 0.350
    20 -3 36 60 60 22.5 6 120 8 3.31 9 9.5 5.5 60 12 80

    		50 40 M6 3 2 700 980 42.1 21.5 5.4 0.210
    -4 108 4 1.3 1000 1400 60.2 61.5 44 0.260
    -5 135 5 1.1.4 1400 1960 84.2 129 92.4 0.350
    25 -3 44 70 70 26 7 120 10 4.28 11 11 6.5 70 16.3 100

    		57 45 M8 3 2 1260 1470 67.62 48.51 41.58 0.460
    -4 133 4 1.3 1800 2100 96.6 138.6 118.8 0.615
    -5 166 5 1.1.4 2520 2940 35.0 291.06 249.48 0.775
    35 -3 55 100 90 35 8.5 160 12 6.9 12 14 8.5 100 18 140

    		82 62 M12 3 2 2800 2800 159.6 128 128 1.1
    -4 185 4 1.3 4000 4000 228 360 360 1.6
    -5 230 5 1.1.4 5600 5600 319.2 758 756 1.835

    SG Juego completo Carril guía  SGR Control deslizante SGB
    SGR SGB H W W1 H2 doble penetración P Eje
    (Diámetro)    		 Peso
    (k/m)    		 T d d1 L1 Lmáx B C H1 S Número de polea Posición de la rueda excéntrica Carga básica de seguridad de energíaN
    Yo      Zo     		Distancia de potencia (Nm) Peso
    (gt/m)
    10N -4 23 28 28 14 5.5 60 5 1.05 7 3.4 6 80 4000 8.9 40 8.5 M4 4 2.4 450 420 7.5 8.1 8.6 1621
    15N -4 32 38 38 18.5 5.5 20 6 1.65 7 4.5 8 100 4000 26 26 12 M5 4 2.4 700 660 14.5 13.2 14.0 2146
    15 -4 32 46 46 18.5 5.5 20 6 1.78 8 4.5 8 100 4000 32 36 12 M5 4 2.4 700 660 19.8 21.1 22.4 2426
    20N -4 36 47 47 22.5 5.5 20 8 2.25 8 5.5 9.5 130 4000 38 30 12 M6 4 2.4 1000 1400 42 72.8 52 2859
    20 -4 36 60 60 22.5 5.5 20 8 2.75 8 5.5 9.5 130 4000 50 40 12 M6 4 2.4 1000 1400 60.2 61.6 44 3688
    25 -4 44 70 70 26 6.5 20 10 3.88 9 6.5 11 160 4000 57 45 15 M8 4 2.4 1800 2100 96.6 139 119 5009
    35 -4 55 100 90 35 8.5 60 12 6.90 12 8.5 14 220 4000 82 62 18 M12 4 2.4 4000 4200 228 360 360 7500
